قطع غيار قاطرة CKD9C بما في ذلك تحمل فاصل العمود المرفقي الديزل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | HTR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| وقت التسليم | 15 إلى 20 يوم عمل |
| شروط الدفع | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
اتصل بي للحصول على عينات مجانية وكوبونات
ماذا؟:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | قطع غيار قاطرة CKD9C | كَيّل | 1520 ملم |
|---|---|---|---|
| قطر العجلة | 1050 ملم | حمولة المحور | 23 ت |
| قوة المحرك | 2650 كيلو واط | البعد | 22240 * 3337 * 4736 ملم |
| السرعة القصوى | 100 كم / ساعة | ماكس قوة الجر | 435 كيلو نيوتن |
| إبراز | قطع غيار قاطرة CKD9C,قطع غيار قاطرة,عمود كرنك ديزل |
||
منتوج وصف
قطع غيار القاطرات CKD9C المصدرة إلى
نظرة عامة على المنتج

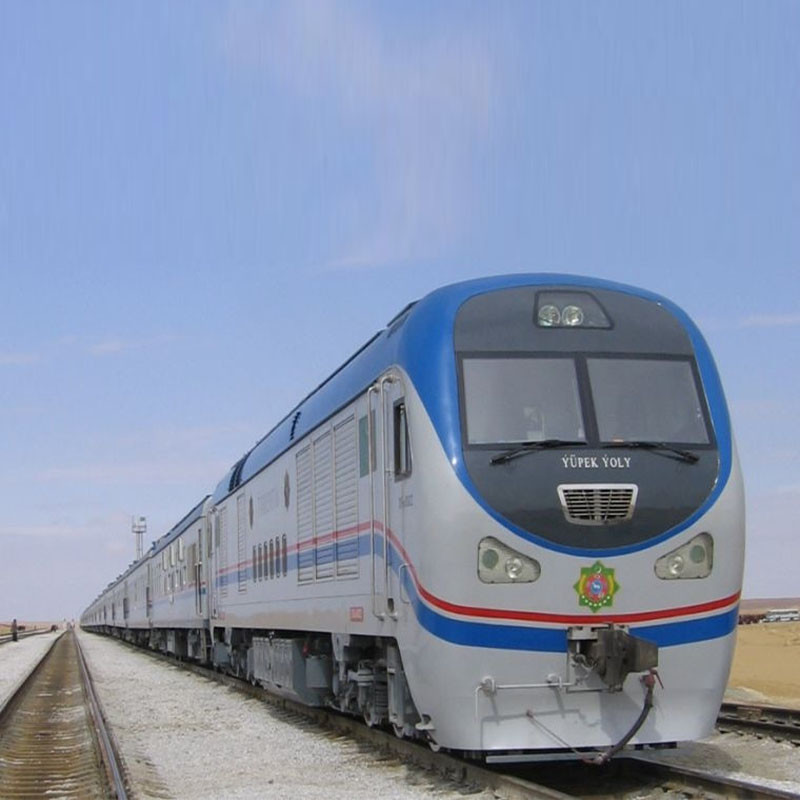

CKD9C عبارة عن قاطرة نقل تعمل بالديزل والكهرباء AC-DC ذات قياس عريض تستخدم لغرض نقل الركاب والشحن الرئيسي الذي يتم تصديره على نطاق واسع إلى تركمانستان وكازاخستان ومنغوليا وكوريا الشمالية إلخ.تتكون هذه القاطرة من قاطرتين متطابقتين بواسطة قاطرة ثابتة مقترنة A و B ، والتي يمكن التحكم فيها بشكل موحد في أي كابينة.تم تركيب هذه القاطرة بمحرك ديزل 16V240ZJB ، وقوة خدمتها 2430kW و Max.سرعة التشغيل 100 كم / ساعة.القاطرة مجهزة بنظام تحكم بالكمبيوتر الصغير وجهاز فرامل ديناميكي بوظيفة الطاقة الكاملة والتحميل الذاتي.
مواصفات المنتج
| قاطرة ديزل | كد 9 ج |
| كَيّل | 1520 ملم |
| تَوصِيل | AC-DC |
| ترتيب المحور | شارك |
| قطر العجلة | 1050 ملم |
| حمولة المحور | 23 (1 ± 3٪) ر |
| وزن الخدمة | 135x (1 ± 3٪) ر |
| قوة المحرك | 2650 كيلو واط |
| السرعة القصوى | 100 كم / ساعة |
| سرعة مستمرة | 21.6 كم / ساعة |
| ماكس قوة الجر | 435 كيلو نيوتن |
| قوة الجر | 324 كيلو نيوتن |
| الحد الأدنى من إشعاع الانحناء التفاوضي | 125 م |
| سعة خزان الوقود | 9000 لتر |
| ارتفاع مركز المقرنة فوق سطح الجنزير | 1050 مم + 3 / -1 مم |
نحن نوفر بشكل أساسي قطع غيار القاطرات بما في ذلك:
قائمة الأجزاء
| 1 | العمود المرفقي الديزل 12V280 (Ф28О) | (ZJN17-31-00-000 (12280Р10600000)) |
| 2 | عمود الحدبات الأيمن آسى 12V280 | 12280 ر 11000000 |
| 3 | عمود الحدبات الأيسر آسى 12V280 | 12280 ر 11000000 |
| 4 | ديزل مضاد للاهتزاز 16V280 | QSС7А-22-00-000 |
| 5 | كم اسطوانة 16V280 | QSС7-11-00-006 |
| 6 | غطاء الاسطوانة آسى ديزل 16V280 | QSС7-31-00-000 |
| 7 | تجميع المكبس OP8V (16V280) | QSС7А-24-00-000 или QSС7-24-01-000 |
| 8 | تجميع دبوس المكبس | QSС7А-24-02-000 |
| 9 | عنصر فلتر وقود الديزل 16V280 | QSС7-44-00-000 |
| 10 | 16V280 عنصر فلتر زيت الديزل منفاخ | JLQ-16F1 |
| 11 | رمح كاردان (1) CKD9C | QSJ9-40-04-000 |
| 12 | رمح كاردان (2) CKD9C | ZJJ35-35-02-000 |
| 13 | رمح كاردان (2) CKD9A | QSJ17-40-60-000 |
| 14 | مبادل حراري للماء والزيت | QSJ10-13-10-000-1 |
| 15 | مبادل حراري للماء والزيت | ZGJР 58-00-000 |
| 16 | مضخة تحضير الوقود CKD9A | QSС7-11-00-006 |
| 17 | تحمل الأوسط (أسفل) | DLС8-42-10С |
| 18 | تحمل فاصل | DLC8-42-14 |
| 19 | تحمل | DLC8-42-15 |
| 20 | محمل قابض المولد الرئيسي DF-8B (TQFR-3000) | 32626 или №6236 |
| 21 | صمام الفرامل الأوتوماتيكي JZ-7 (رافعة السائق) | TPJ90-00-000 # 1 или TPJ92-20-00 |
| 22 | صمام الفرامل المنفصل JZ-7 (صمام إضافي للمشغل) | TPJ90-00-000 # 2 или TPJ90-00-00 |
| 23 | موصل كهرومغناطيسي (قطار) | QСС1-08.10 |
| 24 | قوة الاتصال للموصل الكهرومغناطيسي | QСС1-08.10 |
| 25 | قواطع كهرومغناطيسية (مقاومة متغيرة) | QСС1-08.08 |
| 26 | موصل DC (QC) (ابتداء) | QCC1 - 01.08.2018 |
| 27 | موصل التيار المستمر (YC) (ضاغط) | QCC1-01.04 |
| 28 | اتصال الموصل الكهرومغناطيسي | QCC1-15.10D (Q259.03.00.00) |
| 29 | موصل التيار المستمر (ضخ الزيت) | S1958Е-80V-В |
| 30 | موصل DC | S140A-2-110V-В |
| 31 | الموصلات الكهربائية | QСС 1-08.08 или LC |
| 32 | الموصلات الكهربائية | QСС1-10.08 или LLС |
| 33 | قوة الاتصال للموصل الحالي | S1001 -6-РВ-44-80V- |
| 34 | قواطع مثيرة | QCC1-01.06.2019 |
| 35 | موصل مضخة الوقود | CZQ-40/22 |
| 36 | جهاز متوافق مع المحركات الكهرومغناطيسية | QJR-400 |
| 37 | منظم ضغط كهربي | TTY-3H |
| 38 | منفذ تي | QSC7-61C-03A-100 |
| 39 | مفتاح اتجاهي (عكسي) | YKH3Q51 |
| 40 | تبديل الفشل | QKZ01-32002 / 5 |
| 41 | مفتاح التأريض | QKZ01-32002 / 5 |
| 42 | قابس الضوء | QKZ01-24004 / 5 |
| 43 | كوة التبديل | QKZ01-32002 / 5 |
| 44 | صمام كهربائي هوائي للمجفف | DPW или FKIВВМ-900kPa |
| 45 | مؤشر سرعة الديزل | LZ-807300-1500 دورة في الدقيقة |
| 46 | فتيل مقياس سرعة الدوران | EGS3 / 8 |
| 47 | مصباح إضاءة كابينة السائق (ساطع) 110 فولت / 20 وات | 110 فولت / 20 واط |
| 48 | شاشة ملونة | ТРХ10А1 (ZS599В-000-000) |
| 49 | مانيتور | ТРХ10A2 |
| 50 | LKJ-2000 TPX10A3 شاشة إنذار أوتوماتيكية مستمرة للقاطرة | ТРХ10АЗ (6221100000) |
| 51 | بلاط الكتل الإضافية للكمبيوتر رقم 10 (ZS456-340-000) | ZS456-340-000 или FE840А1 выхода ифровой информации |
| 52 | بلاط كتل الكمبيوتر الإضافي رقم 12 | ZS848-210-000 или FE112А1 для перехода давления |
| 53 | بلاط كتل الكمبيوتر الإضافي رقم 13 | ZS848-220-000 или FЕ851В для оброботки информации митации |
| 54 | لوحة وحدة المعالجة المركزية بشاشة عرض ملونة للكمبيوتر | 7РХ10A1 |
| 55 | وحدة إمداد الطاقة 253 (لوحة الطاقة) | ZS164-199G-000 |
| 56 | لوحة الذاكرة (الوحدة 254) | ZS164-160G-000 |
| 57 | لوحة وحدة المعالجة المركزية ARM LKJ-2000 | W60000000 (ТРХ10Д1) |
| 58 | خزانة المعالجات الدقيقة CKD-6E | CFWJ-2 |
| 59 | محرك الجر (ZQDR-410) | ZQDR-410 |
| 60 | مجموعة عجلات كبيرة (CKDC9) | QSJ11-52-20-004 (ض) |
| 61 | DF4B جر محرك كبير تحمل المحرك | Е32426 QTU или (Е32426QTY) ZQDR410-1 |
| 62 | محمل المحرك الصغير لمحرك الجر DF4B | 92417QTU или (92417QTY) ZQDR410-2 |
| 63 | تجميع بوم | QSJ7-57-03-000 |
| 64 | مقود المحور | ТZ024000-87 |
| 65 | مسامير في إسفين خطاف قارنة التوصيل الأوتوماتيكي من النوع CA-3 | НТ98-00-91 |
| 66 | شعاع موازنة | ZJJ35-73-10-001 |
| 67 | محرك مضخة تحضير الوقود | Z2-12 |
| 68 | شاحن فائق (ZN315 LSTK) للديزل 12 فولت 280 | (ZN315LSTK) |
| 69 | شاحن توربيني (DF8) | ZN310A3 (DF8) |
| 70 | المكره VTM | QSJ7-11-05-100 или QSJ11-70-17-122 |
| 71 | تحمل (3E 176318QKT) | 3Е 176318НКТ- ZBJ11001-87 |
| 72 | محرك مروحة الجسم | 110SZ60 / А1 ZY130-400 |
| 73 | محرك الإثارة DF8B | JGL-405В |
| 74 | LKJ 2000 مسجل بيانات الكمبيوتر القاطرة لنظام LKJ-2000 | LKJ 2000 |
| 75 | متحكم السرعة (302-Z) | ZJPT32-00-00-000 или ZJPT9-00-00-000 |
| 76 | مدفوعة العتاد المنظم لعدد الثورات | DLC8-53-45 |
| 77 | البطاريات القلوية القاطرة | GNC-210 (1،2 فولت 210 أمبير) |
