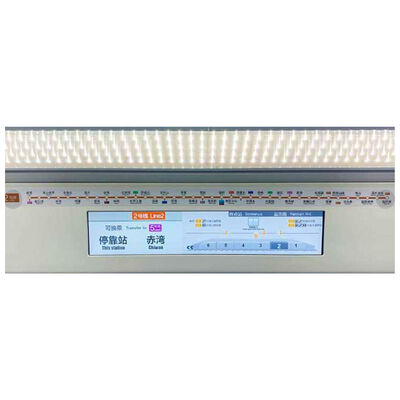

نظام عرض الخرائط الإلكترونية الديناميكي

مقدمة المنتج
تعمل شاشة الخريطة الديناميكية كنظام عرض معلومات الركاب (PIS) على متن القطار، وتستخدم لعرض معلومات الخريطة الديناميكية على القطار. تعتمد على شاشة LCD صناعية وتستقبل إشارات التحكم عبر مدخل الشبكة.

تستخدم الخريطة الإلكترونية شاشة LCD ويمكنها عرض المحتوى التالي:
· اتجاه سير القطار وخريطة المسار الكامل؛
· محطات انطلاق ووصول القطار؛
· إشعارات محطات الإعلان (المحطة القادمة، معلومات الوصول والمغادرة)؛
· مؤشر جانب فتح الأبواب؛
· مستوى ازدحام العربة (بناءً على حكم التحكم الرئيسي)؛
· إشعارات محطات التبادل؛
· مؤشر عزل الأبواب.

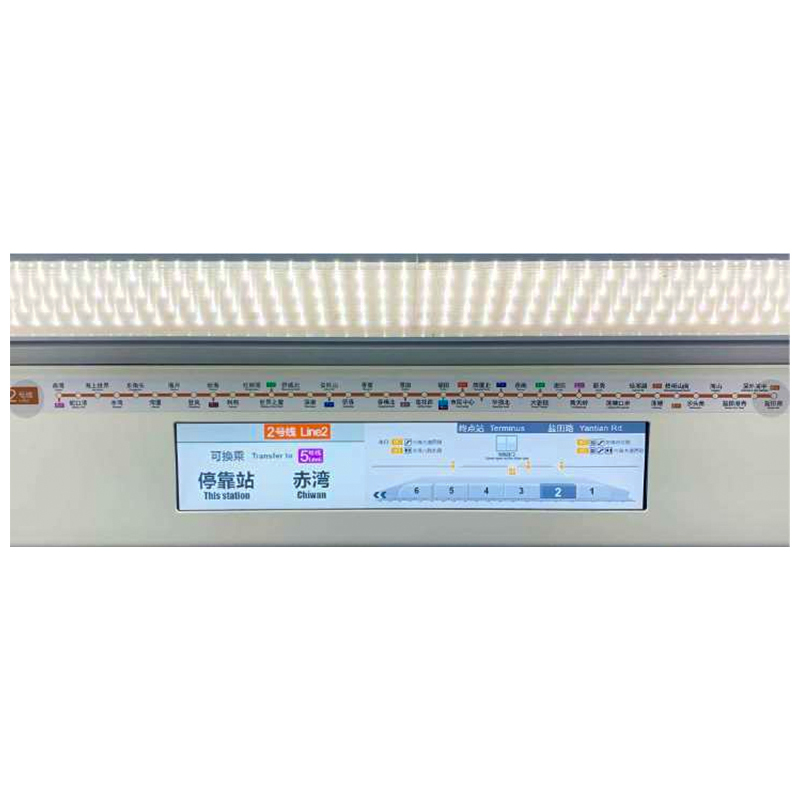

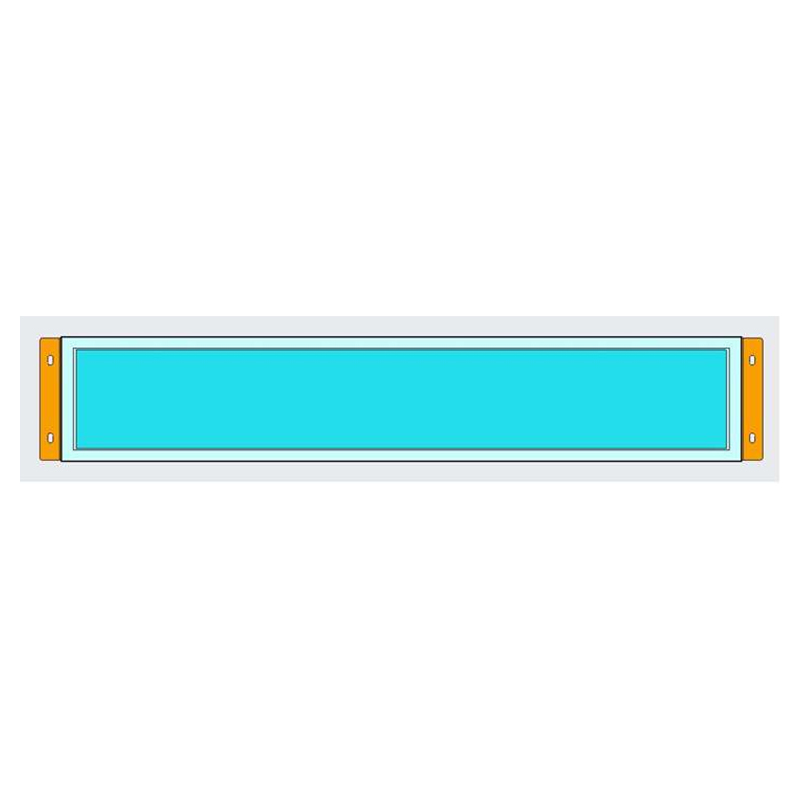

مخطط التركيب (للرجوع إليه فقط):

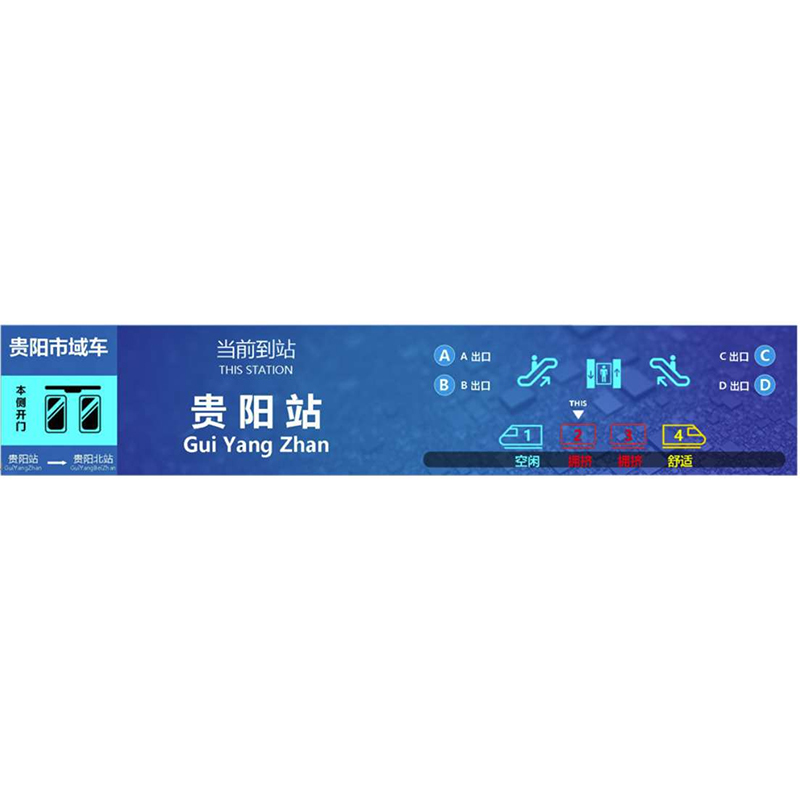

مخطط عرض خط المترو (للرجوع إليه فقط):

المنتج الميزات
·يستخدم نظام تشغيل مدمج عالي الأداء من الدرجة الصناعية، قادر على التشغيل المستقر طويل الأمد.
·يدعم التحديثات المتزامنة لبرنامج الخريطة الديناميكية LCD عبر القطار بأكمله عبر الشبكة، بما في ذلك قوالب العرض والمحتوى.
·لن يؤدي التشغيل والإيقاف المتكرر إلى إتلاف برنامج النظام للجهاز.
·يدعم تنسيقات الصور مثل JPEG و PNG والصور الديناميكية.
·بالنسبة لقسم الإعلانات، يجب توفير واجهة خريطة ديناميكية LCD للسماح للمستخدم بتحديث محتوى الإعلانات، جنبًا إلى جنب مع شرح لخطة منطقة الإعلان المحددة.
·يقاوم بفعالية الاهتزازات والتداخل الكهرومغناطيسي ودرجات الحرارة العالية ودرجة معينة من الصدمات.
·يدعم تشغيل مقاطع الفيديو والصور وعرض النصوص محليًا عبر قرص U. يحدد تلقائيًا عنوان IP عند بدء التشغيل بناءً على إعدادات مفتاح العنوان.
·تدعم الواجهات المذكورة أعلاه اتصالات متسلسلة وتتضمن وظيفة تجاوز (Bypass)، مع توصيل جهاز واحد أو أكثر.
·في حالة فشل الجهاز أو انقطاع التيار الكهربائي، لن يتأثر الاتصال ووظائف الأجهزة المتسلسلة الأخرى.
·يتم تشغيل الشاشة وتنشيطها تلقائيًا (لا يلزم وجود إشارة مستخدم)؛ إذا بقيت الشاشة في وضع شاشة التوقف لأكثر من 10 دقائق (قابلة للتكوين) دون تلقي إشارة، يتم تنشيط حماية انتهاء المهلة وتدخل شاشة LCD في وضع السكون (أسود/سكون) لمنع عرض معلومات غير صحيحة للركاب.
·يمكن تكوين واجهة الخريطة الديناميكية LCD والمحتوى المعروض وتعديلهما للتطبيقات الواقعية.
·يمكن تحديث بروتوكول الاتصال بالشبكة وتعديله وفقًا لاحتياجات التطبيق الفعلية.
